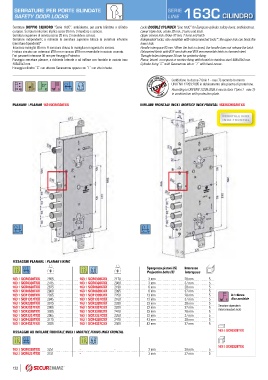

Page 124 - Catalogo MY 22 23

SERRATURE PER PORTE BLINDATE SERIE 163C
SAFETY DOOR LOCKS Y LINE CILINDRO

Serrature DOPPIO CILINDRO “Serie 163C”, ambidestre, per porte blindate a cilindro Locks DOUBLE CYLINDER “Line 163C” for European cylinder safety doors, ambidextrous .
europeo. Serratura inferiore triplice corsa 30 mm, 3 mandate e scrocco. Lower triple lock, stroke 30 mm, 3 turns and latch.
Serratura superiore di servizio corsa 20 mm, 2 mandate e scrocco. Upper service lock stroke 20 mm, 2 turns and latch.
Serrature indipendenti; a richiesta la serratura superiore blocca la serratura inferiore Independent locks; also available with interconnected locks*: the upper lock can block the
(serrature dipendenti)* lower lock.
Interasse maniglia 85 mm. A serratura chiusa la maniglia non sgancia lo scrocco. Handle interspace 85 mm. When the lock is closed, the handle does not release the latch.
Finitura zincata con catenacci Ø18 mm e scrocco Ø19 mm reversibile in acciaio cromato. Galvanized finish with Ø18 mm bolts and Ø19 mm reversible latch in chromed steel.
Fori passanti interasse 38 mm per fissaggio Protector. Through-holes interspace 38 mm for protector fixing
Fissaggio serratura planare, a richiesta laterale o ad infilare con frontale in acciaio inox Planar, lateral on request or mortice fixing with frontal in stainless steel 406x35x3 mm.
406x35x3 mm. Cylinder fixing “C” with Securemme tab or “T” with head-screw..
Fissaggio cilindro “C” con attacco Securemme oppure con “T” con vite in testa.

Soddisfano la classe 7 (min 1 - max 7) secondo la norma
C UNI ENV 12209:2005 in abbinamento alla piastra di protezione.
B P R 5 T According to UNI ENV 12209:2005 it meets class 7 (min 1 - max 7);
in combination with protection plate.

PLANARE | PLANAR 1631SCR0328TXX INFILARE FRONTALE INOX | MORTICE INOX FRONTAL 1633SCR0328TXX

FRONTALE INOX
INOX FRONTAL

T T

FISSAGGIO PLANARE | PLANAR FIXING
C Sporgenza pistoni (S) Interasse
g g
Y T Y Projection bolts (S) Interspace
163 1 SCR0328TXX 2855 163 1 SCR0328CXX 2170 3 mm 28 mm 5
163 1 SCR0328TXX 2785 163 1 SCR0328CXX 2080 3 mm 37 mm 5
163 1 SCR0628TXX 2875 163 1 SCR0628CXX 2190 6 mm 28 mm 5
163 1 SCR0628TXX 2800 163 1 SCR0628CXX 2095 6 mm 37 mm 5
163 1 SCR1328TXX 2935 163 1 SCR1328CXX 2250 13 mm 28 mm 5 A richiesta
163 1 SCR1337TXX 2845 163 1 SCR1337CXX 2160 13 mm 37 mm 5 5 Also available
163 1 SCR2328TXX 3015 163 1 SCR2328CXX 2330 23 mm 28 mm 5
163 1 SCR2337TXX 2905 163 1 SCR2337CXX 2200 23 mm 37 mm 5 Serrature dipendenti
163 1 SCR3328TXX 3095 163 1 SCR3328CXX 2410 33 mm 28 mm 5 Interconnected locks
163 1 SCR3337TXX 2965 163 1 SCR3337CXX 2260 33 mm 37 mm 5
163 1 SCR4328TXX 3175 163 1 SCR4328CXX 2470 43 mm 28 mm 5
163 1 SCR4337TXX 3025 163 1 SCR4337CXX 2300 43 mm 37 mm 5
FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL 163 6 SCR0328TXX
C
Y T Y
163 5 SCR0328TXX
163 3 SCR0328TXX 3251 - - 3 mm 28 mm 5
163 3 SCR0337TXX 3151 - - 3 mm 37 mm 5
