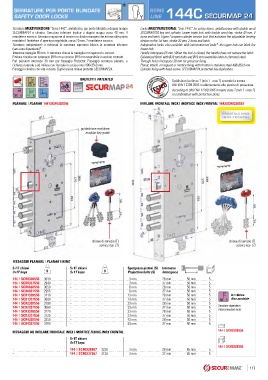

Page 119 - Catalogo MY 22 23

®
SERRATURE PER PORTE BLINDATE SERIE 144C
SAFETY DOOR LOCKS S Y LINE SECURMAP 24

Serrature MULTIFUNZIONE “Serie 144C”, ambidestre, per porte blindate a doppia mappa Locks MULTIFUNCTIONAL “Line 144C” for safety doors, ambidextrous with double ward
SECURMAP24 e cilindro. Serratura inferiore triplice a doppia mappa corsa 40 mm, 4 SECURMAP24 key and cylinder. Lower triple lock with double ward key, stroke 40 mm, 4
mandate e scrocco. Serratura superiore di servizio a cilindro europeo che aziona sulla prima turns and latch. Upper European cylinder service lock that activates the adjustable limiting
mandata il limitatore d’ apertura regolabile, corsa 20 mm, 2 mandate e scrocco. device on the 1st turn, stroke 20 mm, 2 turns and latch.
Serrature indipendenti; a richiesta la serratura superiore blocca la serratura inferiore Independent locks; also available with interconnected locks*: the upper lock can block the
(serrature dipendenti)* lower lock.
Interasse maniglia 85 mm. A serratura chiusa la maniglia non sgancia lo scrocco. Handle interspace 85 mm. When the lock is closed, the handle does not release the latch.
Finitura zincata con catenacci Ø18 mm e scrocco Ø19 mm reversibile in acciaio cromato. Galvanized finish with Ø18 mm bolts and Ø19 mm reversible latch in chromed steel.
Fori passanti interasse 38 mm per fissaggio Protector. Fissaggio serratura planare, a Through-holes interspace 38 mm for protector fixing.
richiesta laterale o ad infilare con frontale in acciaio inox 406x35x3 mm. Planar, lateral on request or mortice fixing with frontal in stainless steel 406x35x3 mm.
Fissaggio cilindro con vite in testa. Duplicazione chiave protetta SECURMAP24. Cylinder fixing with head-screw. SECURMAP24 protected key duplication.

BREVETTI | PATENTED Soddisfano la classe 7 (min 1 - max 7) secondo la norma
P B UNI ENV 12209:2005 in abbinamento alla piastra di protezione.
X According to UNI ENV 12209:2005 it meets class 7 (min 1 - max 7);
in combination with protection plate.
5 R T
PLANARE | PLANAR 1441SCR0328S56 INFILARE FRONTALE INOX | MORTICE INOX FRONTAL 1443SCR0328S67

FRONTALE INOX
INOX FRONTAL

guidachiave modulare
modular key-guide

chiave di servizio (T) chiave di servizio (T)
service key (T) service key (T)

FISSAGGIO PLANARE | PLANAR FIXING
3+1T chiavi 5+1T chiavi Sporgenza pistoni (S) Interasse
3+1T keys g 5+1T keys g Projection bolts (S) Interspace
144 1 SCR0328S56 3030 - - 3 mm 28 mm 50 mm 5
144 1 SCR0337S56 2940 - - 3 mm 37 mm 50 mm 5
144 1 SCR0628S56 3050 - - 6 mm 28 mm 50 mm 5
144 1 SCR0637S56 2955 - - 6 mm 37 mm 50 mm 5
144 1 SCR1328S56 3110 - - 13 mm 28 mm 50 mm 5 A richiesta
144 1 SCR1337S56 3000 - - 13 mm 37 mm 50 mm 5 5 Also available
144 1 SCR2328S56 3190 - - 23 mm 28 mm 50 mm 5
144 1 SCR2337S56 3060 - - 23 mm 37 mm 50 mm 5 Serrature dipendenti
144 1 SCR3328S56 3270 - - 33 mm 28 mm 50 mm 5 Interconnected locks
144 1 SCR3337S56 3120 - - 33 mm 37 mm 50 mm 5
144 1 SCR4328S56 3350 - - 43 mm 28 mm 50 mm 5
144 1 SCR4337S56 3180 - - 43 mm 37 mm 50 mm 5
FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL 144 6 SCR0328S56
5+1T chiavi
5+1T keys
144 5 SCR0328S56
- - 144 3 SCR0328S67 3238 3 mm 28 mm 65 mm 5
- - 144 3 SCR0337S67 3138 3 mm 37 mm 65 mm 5
