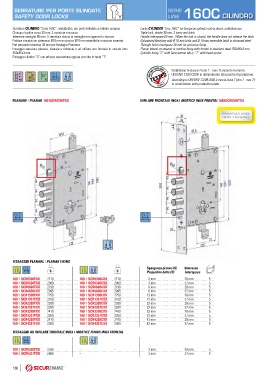

Page 122 - Catalogo MY 22 23

SERRATURE PER PORTE BLINDATE SERIE 160C
SAFETY DOOR LOCKS Y LINE CILINDRO

Serrature CILINDRO “Serie 160C”, ambidestre, per porte blindate a cilindro europeo. Locks CYLINDER “Line 160C” for European cylinder safety doors, ambidextrous.
Chiusura triplice corsa 30 mm, 3 mandate e scrocco. Triple lock, stroke 30 mm, 3 turns and latch.
Interasse maniglia 85 mm. A serratura chiusa la maniglia non sgancia lo scrocco. Handle interspace 85 mm . When the lock is closed, the handle does not release the latch.
Finitura zincata con catenacci Ø18 mm e scrocco Ø19 mm reversibile in acciaio cromato. Galvanized finishing with Ø 18 mm bolts and Ø 19 mm reversible latch in chromed steel.
Fori passanti interasse 38 mm per fissaggio Protector. Through-holes interspace 38 mm for protector fixing .
Fissaggio serratura planare, laterale a richiesta o ad infilare con frontale in acciaio inox Planar, lateral on request or mortice fixing with frontal in stainless steel 350x35x3 mm .
350x35x3 mm. Cylinder fixing “C” with Securemme tab or “T” with head-screw.
Fissaggio cilindro “C” con attacco securemme oppure con vite in testa “T”.

Soddisfano la classe 7 (min 1 - max 7) secondo la norma
C UNI ENV 12209:2005 in abbinamento alla piastra di protezione.
B P R T According to UNI ENV 12209:2005 it meets class 7 (min 1 - max 7);
in combination with protection plate.

PLANARE | PLANAR 1601SCR0328TXX INFILARE FRONTALE INOX | MORTICE INOX FRONTAL 1603SCR0328TXX

FRONTALE INOX
INOX FRONTAL

T T

C

FISSAGGIO PLANARE | PLANAR FIXING
C Sporgenza pistoni (S) Interasse
g g
Y T Y Projection bolts (S) Interspace
160 1 SCR0328TXX 2170 160 1 SCR0328CXX 2170 3 mm 28 mm 5
160 1 SCR0328TXX 2080 160 1 SCR0328CXX 2080 3 mm 37 mm 5
160 1 SCR0628TXX 2190 160 1 SCR0628CXX 2190 6 mm 28 mm 5
160 1 SCR0628TXX 2095 160 1 SCR0628CXX 2095 6 mm 37 mm 5
160 1 SCR1328TXX 2250 160 1 SCR1328CXX 2250 13 mm 28 mm 5
160 1 SCR1337TXX 2160 160 1 SCR1337CXX 2160 13 mm 37 mm 5
160 1 SCR2328TXX 2330 160 1 SCR2328CXX 2330 23 mm 28 mm 5
160 1 SCR2337TXX 2200 160 1 SCR2337CXX 2200 23 mm 37 mm 5
160 1 SCR3328TXX 2410 160 1 SCR3328CXX 2410 33 mm 28 mm 5
160 1 SCR3337TXX 2260 160 1 SCR3337CXX 2260 33 mm 37 mm 5
160 1 SCR4328TXX 2470 160 1 SCR4328CXX 2470 43 mm 28 mm 5
160 1 SCR4337TXX 2300 160 1 SCR4337CXX 2300 43 mm 37 mm 5
FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL
C
Y T Y
160 3 SCR0328TXX 2760 - - 3 mm 28 mm 5
160 3 SCR0337TXX 2660 - - 3 mm 37 mm 5
