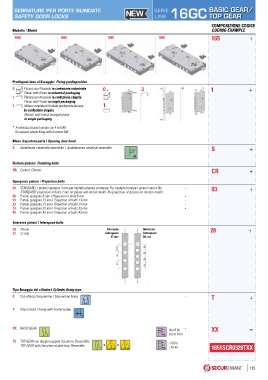

Page 127 - Catalogo MY 22 23

SERIE
SERRATURE PER PORTE BLINDATE NEW LINE 16GC BASIC GEAR/
SAFETY DOOR LOCKS TOP GEAR
COMPOSIZIONE CODICE
Modello | Model CODING EXAMPLE
165C 166C 168C 169C 165 +

Predisposizione al fissaggio | Fixing predisposition
0 Planare con 4 bussole in confezione industriale - 0 3 * 1 +
Planar with 4 hubs in industrial packaging
1 Planare con 4 bussole in confezione singola
Planar with 4 hubs in single packaging
3 Infilare completa di frontale predisposta planare 1
in confezione singola
Mortice with frontal arranged planar
in single packaging

* A richiesta attacco laterale con 4 viti M6
On request: lateral fixing with 4 screws M6
Mano d’apertura porta | Opening door hand
S Ambidestra universale reversibile | Ambidextrous universal reversible S +

R
Finitura pistoni | Finishing bolts
CR Cromo | Chrome CR +

Sporgenza pistoni | Projection bolts
03 STANDARD: i pistoni sporgono 3 mm per modello planare e laterale. Per modello frontale i pistoni sono a filo - 03 +
STANDARD: projection of bolts 3 mm for planar and lateral model. No projection of pistons for mortice model
06 Pistoni sporgono 6 mm | Projection of bolts 6 mm -
13 Pistoni sporgono 13 mm | Projection of bolts 13 mm -
23 Pistoni sporgono 23 mm | Projection of bolts 23 mm -
33 Pistoni sporgono 33 mm | Projection of bolts 33 mm -
43 Pistoni sporgono 43 mm | Projection of bolts 43 mm

Interasse pistoni | Interspace bolts
28 28 mm Interasse Interasse 28 +
37 37 mm Interspace Interspace
37 mm 28 mm

Tipo fissaggio del cilindro | Cylinder fixing type
C Con attacco Securemme | Securemme fixing C - T +

T Vite in testa | Fixing with frontal screw
T

XX BASIC GEAR fino 6 Kn - XX =
Y B Up to 6 Kn
T2 TOP GEAR con doppia trappola Securtina. Reversibile ! ! >10 Kn
TOP GEAR with Securtina double trap. Reversible
Y SECURTINA SECURTINA B >10 Kn 1651SCR0328TXX

125
