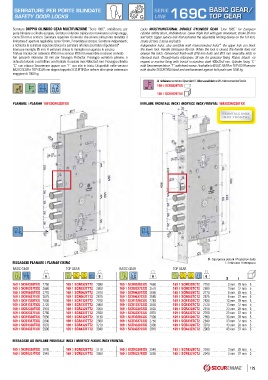

SERRATURE PER PORTE BLINDATE LINE 169C BASIC GEAR/
SERIE
SAFETY DOOR LOCKS Y G TOP GEAR

Serrature DOPPIO CILINDRO GEAR MULTIFUNZIONE “Serie 168C”, ambidestre, per Locks MULTIFUNCTIONAL DOUBLE CYLINDER GEAR “Line 168C” for European
porte blindate a cilindro europeo. Serratura inferiore triplice con movimento ad ingranaggi, cylinder safety doors, ambidextrous. Lower triple lock with gear movement, stroke 30 mm
corsa 30 mm e scrocco. Serratura superiore di servizio che aziona sulla prima mandata il and latch. Upper service lock that activates the adjustable limiting device on the 1st turn,
limitatore d’ apertura regolabile, corsa 20 mm, 2 mandate e scrocco. Serrature indipendenti; stroke 20 mm, 2 turns and latch.
a richiesta la serratura superiore blocca la serratura inferiore (serrature dipendenti)* Independent locks; also available with interconnected locks*: the upper lock can block
Interasse maniglia 85 mm. A serratura chiusa la maniglia non sgancia lo scrocco. the lower lock. Handle interspace 85 mm. When the lock is closed, the handle does not
Finitura zincata con catenacci Ø18 mm e scrocco Ø19 mm reversibile in acciaio cromato. release the latch. Galvanized finish with Ø18 mm bolts and Ø19 mm reversible latch in
Fori passanti interasse 38 mm per fissaggio Protector. Fissaggio serratura planare, a chromed steel. Through-holes interspace 38 mm for protector fixing. Planar, lateral on
richiesta laterale o ad infilare con frontale in acciaio inox 406x35x3 mm. Fissaggio cilindro request or mortice fixing with frontal in stainless steel 406x35x3 mm. Cylinder fixing “C”
“C” con attacco Securemme oppure con “T” con vite in testa. Disponibili nelle versioni with Securemme tab or “T” with head-screw. Available in BASIC GEAR or TOP GEAR version
BASIC GEAR o TOP GEAR con doppia trappola SECURTINA e rinforzo alla spinta catenaccio with double SECURTINA block and reinforcement against bolt-push over 1000 kg.
maggiore di 1000 kg.
A richiesta serrature dipendenti | Also available with interconnected locks
C 168 6 SCR0328TXX
5
P R T
168 5 SCR0328TXX
PLANARE | PLANAR 1691SCR0328TXX INFILARE FRONTALE INOX | MORTICE INOX FRONTAL 1693SCR0328TXX

FRONTALE INOX
INOX FRONTAL

T T

S - Sporgenza pistoni | Projection bolts
FISSAGGIO PLANARE | PLANAR FIXING I - Interasse | Interspace
BASIC GEAR TOP GEAR BASIC GEAR TOP GEAR
C
g g g g
Y T T Y S I
169 1 SCR0328TXX 2750 169 1 SCR0328TT2 2890 169 1 SCR0328CXX 2660 169 1 SCR0328CT2 2750 3 mm 28 mm 5
169 1 SCR0337TXX 2660 169 1 SCR0337TT2 2800 169 1 SCR0337CXX 2570 169 1 SCR0337CT2 2660 3 mm 37 mm 5
169 1 SCR0628TXX 2770 169 1 SCR0628TT2 2910 169 1 SCR0628CXX 2680 169 1 SCR0628CT2 2770 6 mm 28 mm 5
169 1 SCR0637TXX 2675 169 1 SCR0637TT2 2815 169 1 SCR0637CXX 2585 169 1 SCR0637CT2 2675 6 mm 37 mm 5
169 1 SCR1328TXX 2830 169 1 SCR1328TT2 2970 169 1 SCR1328CXX 2740 169 1 SCR1328CT2 2830 13 mm 28 mm 5
169 1 SCR1337TXX 2720 169 1 SCR1337TT2 2860 169 1 SCR1337CXX 2830 169 1 SCR1337CT2 2720 13 mm 37 mm 5
169 1 SCR2328TXX 2910 169 1 SCR2328TT2 3050 169 1 SCR2328CXX 2820 169 1 SCR2328CT2 2910 23 mm 28 mm 5
169 1 SCR2337TXX 2780 169 1 SCR2337TT2 2920 169 1 SCR2337CXX 2870 169 1 SCR2337CT2 2780 23 mm 37 mm 5
169 1 SCR3328TXX 2990 169 1 SCR3328TT2 3130 169 1 SCR3328CXX 2900 169 1 SCR3328CT2 2990 33 mm 28 mm 5
169 1 SCR3337TXX 2840 169 1 SCR3337TT2 2980 169 1 SCR3337CXX 2750 169 1 SCR3337CT2 2840 33 mm 37 mm 5
169 1 SCR4328TXX 3070 169 1 SCR4328TT2 3210 169 1 SCR4328CXX 2990 169 1 SCR4328CT2 3070 43 mm 28 mm 5
169 1 SCR4337TXX 2900 169 1 SCR4337TT2 3040 169 1 SCR4337CXX 2810 169 1 SCR4337CT2 2900 43 mm 37 mm 5

FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL
169 3 SCR0328TXX 3030 169 3 SCR0328TT2 3170 169 3 SCR0328CXX 2940 169 3 SCR0328CT2 3030 3 mm 28 mm 5
169 3 SCR0337TXX 2940 169 3 SCR0337TT2 3080 169 3 SCR0337CXX 2850 169 3 SCR0337CT2 2940 3 mm 37 mm 5

129
