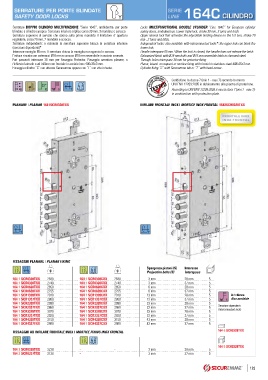

Page 125 - Catalogo MY 22 23

SERRATURE PER PORTE BLINDATE SERIE 164C
SAFETY DOOR LOCKS Y LINE CILINDRO

Serrature DOPPIO CILINDRO MULTIFUNZIONE “Serie 164C”, ambidestre, per porte Locks MULTIFUNCTIONAL DOUBLE CYLINDER “Line 164C” for European cylinder
blindate a cilindro europeo. Serratura inferiore triplice corsa 30 mm, 3 mandate e scrocco. safety doors, ambidextrous. Lower triple lock, stroke 30 mm, 3 turns and latch.
Serratura superiore di servizio che aziona sulla prima mandata il limitatore d’ apertura Upper service lock that activates the adjustable limiting device on the 1st turn, stroke 20
regolabile, corsa 20 mm, 2 mandate e scrocco. mm , 2 turns and latch.
Serrature indipendenti; a richiesta la serratura superiore blocca la serratura inferiore Independent locks; also available with interconnected locks*: the upper lock can block the
(serrature dipendenti)* lower lock.
Interasse maniglia 85 mm. A serratura chiusa la maniglia non sgancia lo scrocco. Handle interspace 85 mm. When the lock is closed, the handle does not release the latch.
Finitura zincata con catenacci Ø18 mm e scrocco Ø19 mm reversibile in acciaio cromato. Galvanized finish with Ø18 mm bolts and Ø19 mm reversible latch in chromed steel.
Fori passanti interasse 38 mm per fissaggio Protector. Fissaggio serratura planare, a Through-holes interspace 38 mm for protector fixing
richiesta laterale o ad infilare con frontale in acciaio inox 406x35x3 mm. Planar, lateral on request or mortice fixing with frontal in stainless steel 406x35x3 mm.
Fissaggio cilindro “C” con attacco Securemme oppure con “T” con vite in testa. Cylinder fixing “C” with Securemme tab or “T” with head-screw..

Soddisfano la classe 7 (min 1 - max 7) secondo la norma
C UNI ENV 12209:2005 in abbinamento alla piastra di protezione.
B P R 5 T According to UNI ENV 12209:2005 it meets class 7 (min 1 - max 7);
in combination with protection plate.

PLANARE | PLANAR 1641SCR0328TXX INFILARE FRONTALE INOX | MORTICE INOX FRONTAL 1643SCR0328TXX

FRONTALE INOX
INOX FRONTAL

T T

FISSAGGIO PLANARE | PLANAR FIXING
C Sporgenza pistoni (S) Interasse
g g
Y T Y Projection bolts (S) Interspace
164 1 SCR0328TXX 2830 164 1 SCR0328CXX 2830 3 mm 28 mm 5
164 1 SCR0328TXX 2740 164 1 SCR0328CXX 2740 3 mm 37 mm 5
164 1 SCR0628TXX 2850 164 1 SCR0628CXX 2850 6 mm 28 mm 5
164 1 SCR0628TXX 2755 164 1 SCR0628CXX 2755 6 mm 37 mm 5
164 1 SCR1328TXX 2910 164 1 SCR1328CXX 2910 13 mm 28 mm 5 A richiesta
164 1 SCR1337TXX 2800 164 1 SCR1337CXX 2800 13 mm 37 mm 5 5 Also available
164 1 SCR2328TXX 2990 164 1 SCR2328CXX 2990 23 mm 28 mm 5
164 1 SCR2337TXX 2860 164 1 SCR2337CXX 2860 23 mm 37 mm 5 Serrature dipendenti
164 1 SCR3328TXX 3070 164 1 SCR3328CXX 3070 33 mm 28 mm 5 Interconnected locks
164 1 SCR3337TXX 2920 164 1 SCR3337CXX 2920 33 mm 37 mm 5
164 1 SCR4328TXX 3150 164 1 SCR4328CXX 3150 43 mm 28 mm 5
164 1 SCR4337TXX 2980 164 1 SCR4337CXX 2980 43 mm 37 mm 5
FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL 164 6 SCR0328TXX
C
Y T Y
164 5 SCR0328TXX
164 3 SCR0328TXX 3238 - - 3 mm 28 mm 5
164 3 SCR0337TXX 3138 - - 3 mm 37 mm 5
