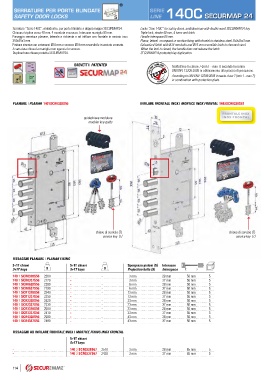

Page 116 - Catalogo MY 22 23

®
SERRATURE PER PORTE BLINDATE SERIE 140C
SAFETY DOOR LOCKS S LINE SECURMAP 24

Serrature “Serie 140C”, ambidestre, per porte blindate a doppia mappa SECURMAP24. Locks “Line 140C” for safety doors, ambidextrous with double ward SECURMAP24 key
Chiusura triplice corsa 40 mm, 4 mandate e scrocco. Interasse maniglia 85 mm. Triple lock, stroke 40 mm, 4 turns and latch.
Fissaggio serratura planare, laterale a richiesta o ad infilare con frontale in acciaio inox Handle interspace 85 mm.
350x35x3 mm. Planar, lateral on request or mortice fixing with frontal in stainless steel 350x35x3 mm.
Finitura zincata con catenacci Ø18 mm e scrocco Ø19 mm reversibile in acciaio cromato. Galvanized finish with Ø18 mm bolts and Ø19 mm reversible latch in chromed steel.
A serratura chiusa la maniglia non sgancia lo scrocco. When the lock is closed, the handle does not release the latch.
Duplicazione chiave protetta SECURMAP24. SECURMAP24 protected key duplication.

BREVETTI | PATENTED Soddisfano la classe 7 (min 1 - max 7) secondo la norma
B UNI ENV 12209:2005 in abbinamento alla piastra di protezione.
X According to UNI ENV 12209:2005 it meets class 7 (min 1 - max 7);
P R in combination with protection plate.

PLANARE | PLANAR 1401SCR0328S56 INFILARE FRONTALE INOX | MORTICE INOX FRONTAL 1403SCR0328S67

FRONTALE INOX
guidachiave modulare INOX FRONTAL
modular key-guide

chiave di servizio (T) chiave di servizio (T)
service key (T) service key (T)

FISSAGGIO PLANARE | PLANAR FIXING
3+1T chiavi 5+1T chiavi Sporgenza pistoni (S) Interasse
3+1T keys g 5+1T keys g Projection bolts (S) Interspace
140 1 SCR0328S56 2260 - - 3 mm 28 mm 50 mm 5
140 1 SCR0337S56 2170 - - 3 mm 37 mm 50 mm 5
140 1 SCR0628S56 2280 - - 6 mm 28 mm 50 mm 5
140 1 SCR0637S56 2190 - - 6 mm 37 mm 50 mm 5
140 1 SCR1328S56 2340 - - 13 mm 28 mm 50 mm 5
140 1 SCR1337S56 2250 - - 13 mm 37 mm 50 mm 5
140 1 SCR2328S56 2420 - - 23 mm 28 mm 50 mm 5
140 1 SCR2337S56 2330 - - 23 mm 37 mm 50 mm 5
140 1 SCR3328S56 2500 - - 33 mm 28 mm 50 mm 5
140 1 SCR3337S56 2410 - - 33 mm 37 mm 50 mm 5
140 1 SCR4328S56 2580 - - 43 mm 28 mm 50 mm 5
140 1 SCR4337S56 2490 - - 43 mm 37 mm 50 mm 5

FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL
5+1T chiavi
5+1T keys
- - 140 3 SCR0328S67 2510 3 mm 28 mm 65 mm 5
- - 140 3 SCR0337S67 2420 3 mm 37 mm 65 mm 5

114
