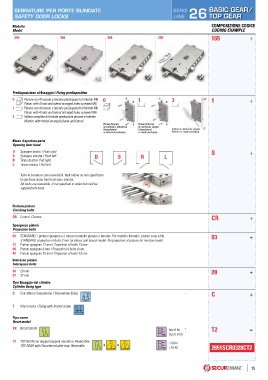

Page 97 - Catalogo MY 22 23

SERRATURE PER PORTE BLINDATE LINE 26 BASIC GEAR/
SERIE
SAFETY DOOR LOCKS TOP GEAR

Modello COMPOSIZIONE CODICE
Model CODING EXAMPLE
265 266 268 269 165 +

Predisposizione al fissaggio | Fixing predisposition
0 Planare con 4 bussole e laterale predisposta fori filettati M6 0 1 3 1 +
Planar with 4 hubs and lateral arranged holes screwed M6
1 Planare con 4 bussole e laterale predisposta fori filettati M6
Planar with 4 hubs and lateral arranged holes screwed M6
3 Infilare completa di frontale predisposta planare e laterale
Mortice with frontal arranged planar and lateral
Planare/laterale Planare/laterale
in confezione industriale in confezione singola
Planar/lateral Planar/lateral Infilare in confezione singola
in industrial packaging in single packaging Mortice in single packaging
Mano d’apertura porta
Opening door hand
D Spingere destra | Push right S +
S Spingere sinistra | Push left D S R L
R Tirare destra | Pull right
L Tirare sinistra | Pull left

Tutte le serrature sono reversibili. Nell’ordine se non specificato
la serratura viene fornita di serie sinistra.
All locks are reversible. If not specified in order lock will be
supplied left-hand.

Finitura pistoni
Finishing bolts
CR Cromo | Chrome CR +

Sporgenza pistoni
Projection bolts
03 STANDARD: i pistoni sporgono a 3 mm per modello planare e laterale. Per modello frontale i pistoni sono a filo 03 +
STANDARD: projection of bolts 3 mm for planar and lateral model. No projection of pistons for mortice model
13 Pistoni sporgono 13 mm | Projection of bolts 13 mm
06 Pistoni sporgono 6 mm | Projection of bolts 6 mm
43 Pistoni sporgono 43 mm | Projection of bolts 43 mm
Interasse pistoni
Interspace bolts
28 28 mm 28 +
37 37 mm
Tipo fissaggio del cilindro
Cylinder fixing type
C Con attacco Securemme | Securemme fixing G - C +

T Vite in testa | Fixing with frontal screw
T
Tipo cuore
Heart model
XX BASIC GEAR fino 6 Kn - T2 =
Y B Up to 6 Kn
T2 TOP GEAR con doppia trappola Securtina. Reversibile ! ! >10 Kn
TOP GEAR with Securtina double trap. Reversible 2651SCR0328CT2
Y SECURTINA SECURTINA B >10 Kn
