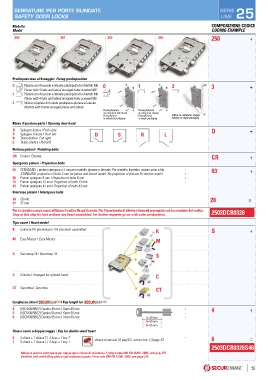

Page 57 - Catalogo MY 22 23

SERRATURE PER PORTE BLINDATE SERIE 25
SAFETY DOOR LOCKS LINE

Modello COMPOSIZIONE CODICE
Model CODING EXAMPLE
250 251 253 254 250 +

Predisposizione al fissaggio | Fixing predisposition
0 Planare con 4 bussole e laterale predisposta fori filettati M6 0 1 3 3 +
Planar with 4 hubs and lateral arranged holes screwed M6
1 Planare con 4 bussole e laterale predisposta fori filettati M6
Planar with 4 hubs and lateral arranged holes screwed M6
3 Infilare completa di frontale predisposta planare e laterale
Mortice with frontal arranged planar and lateral
Planare/laterale Planare/laterale
in confezione industriale in confezione singola
Planar/lateral Planar/lateral Infilare in confezione singola
in industrial packaging in single packaging Mortice in single packaging
Mano d’apertura porta | Opening door hand
D Spingere destra | Push right D +
S Spingere sinistra | Push left D S R L
R Tirare destra | Pull right
L Tirare sinistra | Pull left
Finitura pistoni | Finishing bolts
CR Cromo | Chrome CR +
Sporgenza pistoni | Projection bolts
03 STANDARD: i pistoni sporgono a 3 mm per modello planare e laterale. Per modello frontale i pistoni sono a filo - 03 +
STANDARD: projection of bolts 3 mm for planar and lateral model. No projection of pistons for mortice model -
06 Pistoni sporgono 6 mm | Projection of bolts 6 mm -
13 Pistoni sporgono 13 mm | Projection of bolts 13 mm -
43 Pistoni sporgono 43 mm | Projection of bolts 43 mm
Interasse pistoni | Interspace bolts
28 28 mm 28 =
37 37 mm
Per la serratura senza cuore utilizzare il codice fin qui ricavato. Per l’inserimento di ulteriori elementi proseguire con la creazione del codice. 2503DCR0328
Stop at this step for lock without any heart assembled. For further requests go on with code combination.
Tipo cuore | Heart model
K Cantiere KA premontato | KA site heart assembled K S +

M Easy Master | Easy Master M

S Securmap 24 | Securmap 24 S

C Cilindro | Arranged for cylinder heart C

CT Securtina | Securtina
CT

Lunghezza chiavi | Key length for
4 (0CC4XNISBOZ) Gambo 40 mm | Stem 40 mm - 4 +
5 (0CC5XNISBOZ) Gambo 50 mm | Stem 50 mm -
6 (0CC6XNISBOZ) Gambo 65 mm | Stem 65 mm 4= 40 mm -
5= 50 mm
6= 65 mm
Chiavi cuore a doppia mappa | Key for double ward heart
6 3 chiavi + 1 chiave T | 3 keys + 1 key T - 6 =
7 5 chiavi + 1 chiave T | 5 keys + 1 key T chiave di servizio (T) pag.52 | service key (T) page 52
2503DCR0328S46
Abbinare piastra antitrapano per raggiungere classe di resistenza 7 della norma UNI EN 12209 : 2005, vedi pag. 275
Combine with antidrilling plate to get resistance grade 7 from rule UNI EN 12209 : 2005, see page 275
