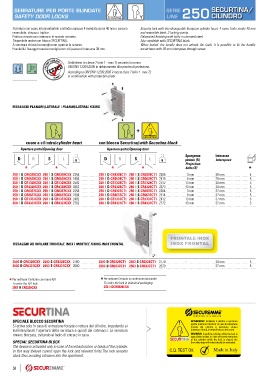

Page 60 - Catalogo MY 22 23

!
SERRATURE PER PORTE BLINDATE SERIE SECURTINA/
SAFETY DOOR LOCKS SECURTINA Y LINE 250 CILINDRO

Serratura con cuore intercambiabile a cilindro europeo 4 mandate corsa 40 mm e scrocco Security lock with interchangeable European cylinder heart, 4 turns, bolts stroke 40 mm
reversibile, chiusura triplice. and reversible latch, 3 locking points.
Finitura zincata con catenacci in acciaio cromato. Galvanized finishing with bolts in chromed steel.
Disponibile anche con blocco SECURTINA. Also available with SECURTINA block.
A serratura chiusa la maniglia non sgancia lo scrocco. When locked, the handle does not unhook the latch. It is possible to fix the handle
Possibilità fissaggio rosetta maniglia con viti passanti interasse 38 mm. escutcheon with 38 mm interspace through screw.

Soddisfano la classe 7 (min 1 - max 7) secondo la norma
C UNI ENV 12209:2005 in abbinamento alla piastra di protezione.
R According to UNI ENV 12209:2005 it meets class 7 (min 1 - max 7);
in combination with protection plate.

FISSAGGIO PLANARE/LATERALE | PLANAR/LATERAL FIXING

!
+
Y Y SECURTINA
cuore a cilindro/cylinder heart con blocco Securtina/with Securtina block
Apertura porta/Opening door Apertura porta/Opening door
Sporgenza Interasse
D R S L g D R S L g pistoni (S) Interspace
Projection
* * * * bolts (S) *
250 1 D CR0328CXX 250 1 S CR0328CXX 2354 250 1 D CR0328CT1 250 1 S CR0328CT1 2365 3 mm 28 mm 5
250 1 D CR0628CXX 250 1 S CR0628CXX 2404 250 1 D CR0628CT1 250 1 S CR0628CT1 2415 6 mm 28 mm 5
250 1 D CR1328CXX 250 1 S CR1328CXX 2502 250 1 D CR1328CT1 250 1 S CR1328CT1 2512 13 mm 28 mm 5
250 1 D CR4328CXX 250 1 S CR4328CXX 2862 250 1 D CR4328CT1 250 1 S CR4328CT1 2873 43 mm 28 mm 5
250 1 D CR0337CXX 250 1 S CR0337CXX 2254 250 1 D CR0337CT1 250 1 S CR0337CT1 2264 3 mm 37 mm 5
250 1 D CR0637CXX 250 1 S CR0637CXX 2304 250 1 D CR0637CT1 250 1 S CR0637CT1 2314 6 mm 37 mm 5
250 1 D CR1337CXX 250 1 S CR1337CXX 2402 250 1 D CR1337CT1 250 1 S CR1337CT1 2412 13 mm 37 mm 5
250 1 D CR4337CXX 250 1 S CR4337CXX 2762 250 1 D CR4337CT1 250 1 S CR4337CT1 2772 43 mm 37 mm 5

FRONTALE INOX
FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL INOX FRONTAL

2503 D CR0328CXX 2503 S CR0328CXX 2760 2503 D CR0328CT1 2503 S CR0328CT1 2770 - 28 mm 5
2503 D CR0337CXX 2503 S CR0337CXX 2660 2503 D CR0337CT1 2503 S CR0337CT1 2670 - 37 mm 5

* Per ordinare l’articolo con mano R/L * Per ordinare l’articolo in confezione industriale
To order the R/L lock To order the lock in industrial packaging
2501 R CR0328CXX 250 0 DCR0328CXX

SPECIALE BLOCCO SECURTINA ATTENZIONE! Installare il cilindro a serratura
Si attiva solo in caso di estrazione forzata o rottura del cilindro, impedendo ai aperta (catenacci dentro). In caso di estrazione
forzata del cilindro a serratura chiusa
malintenzionati l’apertura della serratura e quindi dei catenacci. La serratura (catenacci fuori), si attiva il blocco del cuore.
rimane bloccata, evitando al ladro di entrare in casa. WARNING! Install the cylinder while the lock is
open (bolts inside). In case of forced extraction
SPECIAL SECURTINA BLOCK of the cylinder while the lock is closed, the
Securtina trap will automatically be activated.
The device is activated only in case of forced extraction or break of the cylinder.
In this way thieves cannot open the lock and relevant bolts.The lock remains C.Q. TEST OK
stuck thus avoiding intrusion into the apartment.
58
