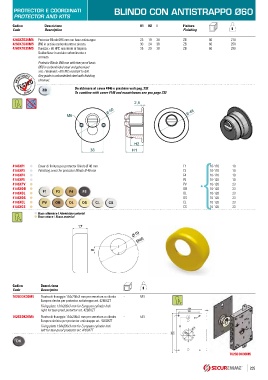

Page 237 - Catalogo MY 22 23

PROTECTOR E COORDINATI BLINDO CON ANTISTRAPPO Ø60
PROTECTOR AND KITS
Codice Descrizione H1 H2 I Finitura
Code Description Finishing g
4260XZB25M5 Protector Blindo Ø46 mm con base antistrappo 25 19 38 ZB 60 210
4260XZB30M5 Ø60 in acciaio carbonitrurato e zincato. 30 24 38 ZB 60 250
4260XZB35M5 Durezza > 60 HRC resistente al trapano. 35 29 38 ZB 60 290
Guidachiave in acciaio carbonitrurato e
cromato.
Protector Blindo Ø46 mm with tear-proof basis
Ø60 in carbonitrided steel and galvanized
zinc. Hardened > 60 HRC resistant to drill.
Key-guide in carbonitrided steel with finishing
chromed.
ZB Da abbinare al cover 4146 e piastrine vedi pag. 232
To combine with cover 4146 and escutcheons see you page 232

2,5
A
Y
60 46
M6

H2
38 H1

4146XF1 Cover di finitura per protector Blindo Ø 46 mm F1 10-120 10
4146XF3 Finishing cover for protector Blindo Ø 46 mm F3 10-120 10
4146XF4 F4 10-120 10
4146XF5 F5 10-120 10
4146XPV PV 10-120 23
4146XOB OB * 10-120 23
4146XOL F1 F3 F4 F5 OL 10-120 23
4146XOS OS 10-120 23
4146XCL PV OB OL OS CL CS CL 10-120 23
4146XCS CS 10-120 23
Base alluminio | Aluminium material
Base ottone | Brass material
Y

Codice Descrizione g
Code Description
7026DDK30M5 Piastra di fissaggio 134x206x3 mm per serratura a cilindro - 581
Europeo destra per protector antistrappo art. 4260XZT Y
Fixing plate 134x206x3 mm for European cylinder lock
right for tear-proof protector art. 4260XZT
7026SDK30M5 Piastra di fissaggio 134x206x3 mm per serratura a cilindro - 581
Europeo sinistra per protector antistrappo art. 4260XZT
Fixing plate 134x206x3 mm for European cylinder lock
left for tear-proof protector art. 4260XZT

DK

7026DDK30M5

235
