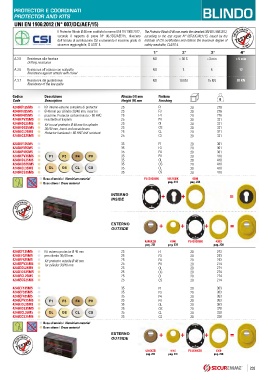

Page 235 - Catalogo MY 22 23
P. 235
PROTECTOR E COORDINATI BLINDO
PROTECTOR AND KITS
Il Protector Blindo Ø 46 mm soddisfa la norma UNI EN 1906:2012, The Protector Blindo Ø 46 mm meets the standard UNI EN 1906:2012,
secondo il rapporto di prova N° 007/DC/AEF/15, rilasciato according to the test report N° 007/DC/AEF/15, issued by the
dall’Istituto di certificazione CSI e ottenendo il massimo grado di Institute of CSI certification and obtains the maximum degree of
sicurezza raggiungibile, CLASSE 4. safety reachable, CLASS 4.
A.3.5 Resistenza alla foratura NO > 30 S > 3 min > 5 min
Drilling resistance
A.3.6 Resistenza all’attacco con scalpello NO 3 6 12
Resistance against attacks with chisel
A.3.7 Resistenza del guidachiave NO 10 KN 15 KN 20 KN
Resistance of the key-guide
Codice Descrizione Altezza (H) mm Finitura
Code Description Height (H) mm Finishing g
4246KF125M5 Kit interno-esterno completo di protector 25 F1 20 276
4246KF325M5 Ø 46 mm per cilindro 30/40 mm, inserti e 25 F3 20 276
4246KF425M5 piastrine. Protector carbonitrurato > 60 HRC 25 F4 20 276
4246KPV25M5 resistente al trapano. 25 PV 20 321
4246KOL25M5 Kit in+out protector Ø 46 mm for cylinder 25 OL 20 321
4246KOS25M5 30/40 mm, insert and escutcheons. 25 OS 20 321
4246KCL25M5 Protector hardened > 60 HRC drill resistant. 25 CL 20 321
4246KCS25M5 25 CS 20 321
4246KF135M5 35 F1 20 361
4246KF335M5 35 F3 20 361
4246KF435M5 35 F4 20 361
4246KPV35M5 F1 F3 F4 PV 35 PV 20 410
4246KOL35M5 35 OL 20 410
4246KOS35M5 35 OS 20 410
4246KCL35M5 OL OS CL CS 35 CL 20 410
4246KCS35M5 35 CS 20 410
Base alluminio | Aluminium material PL4300XBK 4012XBK 4300
A Base ottone | Brass material pag. 241 pag. 238
Y
INTERNO + + =
INSIDE
ESTERNO + + + =
OUTSIDE
4246XZB 4146 PL4300XBK 4300
pag. 231 pag. 231 pag. 238
4246EF125M5 Kit esterno protector Ø 46 mm 25 F1 20 243
4246EF325M5 per cilindro 30/40 mm. 25 F3 20 243
4246EF425M5 Kit protector outside Ø 46 mm 25 F4 20 243
4246EPV25M5 for cylinder 30/40 mm. 25 PV 20 274
4246EOL25M5 25 OL 20 274
4246EOS25M5 25 OS 20 274
4246ECL25M5 25 CL 20 274
4246ECS25M5 25 CS 20 274
4246EF135M5 35 F1 20 363
4246EF335M5 35 F3 20 363
4246EF435M5 35 F4 20 363
4246EPV35M5 F1 F3 F4 PV 35 PV 20 363
4246EOL35M5 35 OL 20 363
4246EOS35M5 35 OS 20 328
4246ECL35M5 OL OS CL CS 35 CL 20 328
4246ECS35M5 35 CS 20 328
Base alluminio | Aluminium material
A Base ottone | Brass material
Y
ESTERNO + + + =
OUTSIDE
4246XZB 4146 PL4300XBK 4300
pag. 231 pag. 231 pag. 238
233
