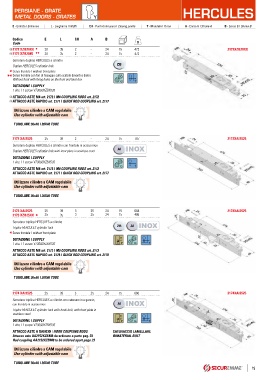

Page 21 - Catalogo MY 22 23

PERSIANE - GRATE HERCULES
METAL DOORS - GRATES Y

E - Entrata | Entrance L - Larghezza | Width CH - Punti di chiusura | Closing points T - Mandate | Turns A - Corsa A | Stroke A B - Corsa B | Stroke B

Codice E L CH A B
Code g
1 2172 XZB20XX * 20 35 2 - 24 15 472 2172XZB20XX
2 2172 XZB2085 ** 20 35 2 - 24 15 472
Serratura duplice HERCULES a cilindro
Duplex HERCULES cylinder lock ZB
* Senza frontale | without front plate
** Senza frontale con fori di fissaggio sulla scatola davanti e dietro
Without front with fixing holes on the front and back box
G T
DOTAZIONE | SUPPLY
1 vite | 1 screw VT3000XZBX535
1 ATTACCO ASTE M8 art. 2172 | M8 COUPLING RODS art. 2172
2 ATTACCO ASTE RAPIDO art. 2177 | QUICK ROD COUPLING art. 2177
Utilizzare cilindro a CAM regolabile
Use cylinder with adjustable cam

TUBOLARE 30x40 | 30X40 TUBE

2172 XAI2525 25 39 2 - 24 15 767 2172XAI2525
Serratura duplice HERCULES a cilindro con frontale in acciao inox INOX
Duplex HERCULES cylinder lock with front plate in stainless steel AI
DOTAZIONE | SUPPLY
1 vite | 1 screw VT3000XZBX535
G T
ATTACCO ASTE M8 art. 2172 | M8 COUPLING RODS art. 2172
ATTACCO ASTE RAPIDO art. 2177 | QUICK ROD COUPLING art. 2177
Utilizzare cilindro a CAM regolabile
Use cylinder with adjustable cam

TUBOLARE 30x40 | 30X40 TUBE

2173 XAI2525 25 39 3 25 24 15 684 2173XAI2525
2173 XZB25XX * 25 35 3 25 24 15 486
Serratura triplice HERCULES a cilindro INOX
Triplex HERCULES cylinder lock ZB AI
* Senza frontale | without front plate
DOTAZIONE | SUPPLY
1 vite | 1 screw VT3000XZBX535 P G T
ATTACCO ASTE M8 art. 2173 | M8 COUPLING RODS art. 2173
ATTACCO ASTE RAPIDO art. 2178 | QUICK ROD COUPLING art. 2178
Utilizzare cilindro a CAM regolabile
Use cylinder with adjustable cam
TUBOLARE 30x40 | 30X40 TUBE

2174 XAI2525 25 39 3 25 24 15 660 2174XAI2525
Serratura triplice HERCULES a cilindro con catenaccio a gancio,
con frontale in acciaio inox AI INOX
Triplex HERCULES cylinder lock with hook bolt, with front plate in
stainless steel
DOTAZIONE | SUPPLY P G T
1 vite | 1 screw VT3000XZBX535
ATTACCO ASTE A GANCIO | HOOK COUPLING RODS CATENACCIO LAMELLARE
Attacco aste AA2152XZBM8 da ordinare a parte pag. 23 BIMATERIAL BOLT
Rod coupling AA2152XZBM8 to be ordered apart page 23
Utilizzare cilindro a CAM regolabile
Use cylinder with adjustable cam

TUBOLARE 30x40 | 30X40 TUBE
19
