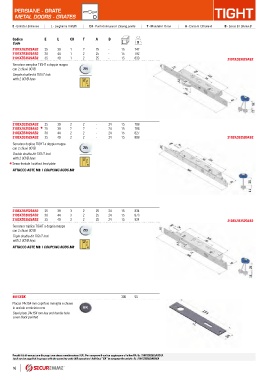

Page 18 - Catalogo MY 22 23

PERSIANE - GRATE TIGHT
METAL DOORS - GRATES D

E - Entrata | Entrance L - Larghezza | Width CH - Punti di chiusura | Closing points T - Mandate | Turns A - Corsa A | Stroke A B - Corsa B | Stroke B

Codice E L CH T A B
Code g
2101XZB2525AB2 25 39 1 2 25 - 15 747
2101XZB3025AB2 30 44 1 2 25 - 15 792
2101XZB3525AB2 35 49 1 2 25 - 15 833 2101XZB3025AB2
Serratura semplice TIGHT a doppia mappa
con 2 chiavi 0CVB ZB
Simple double-bit TIGHT lock
with 2 0CVB keys
H

2102XZB2525AB2 25 39 2 2 - 24 15 788
2102XZB2520AB2 * 25 39 2 2 - 24 15 788
2102XZB3025AB2 30 44 2 2 - 24 15 827
2102XZB3525AB2 35 49 2 2 - 24 15 888 2102XZB2520AB2
Serratura duplice TIGHT a doppia mappa
con 2 chiavi 0CVB ZB
Double double-bit TIGHT lock
with 2 0CVB keys
* Senza frontale | without front plate H
ATTACCO ASTE M8 | COUPLING RODS M8

2103XZB2525AB2 25 39 3 2 25 24 15 834
2103XZB3025AB2 30 44 3 2 25 24 15 873
2103XZB3525AB2 35 49 3 2 25 24 15 934 2103XZB3525AB2
Serratura triplice TIGHT a doppia mappa
con 2 chiavi 0CVB ZB
Triple double-bit TIGHT lock
with 2 0CVB keys
ATTACCO ASTE M8 | COUPLING RODS M8 H

4911XBK 300 55
Placca 24x154 mm copriforo maniglia e chiave
in acciaio verniciato nero BK
Steel plate 24x154 mm key and handle hole
cover black painted

Possibilità di esecuzione di gruppi con stessa combinazione (KA). Per comporre il codice aggiungere alla fine KA. Es. 2101XZB2525AB2KA
Lock can be supplied in groups with the same key code (KA execution). Add final “KA” to compose the article. Es. 2101XZB2525AB2KA
16
