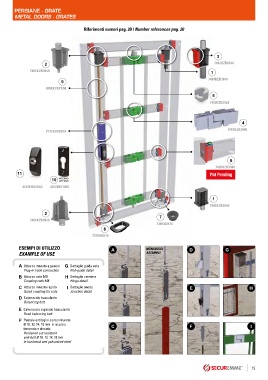

PERSIANE - GRATE
METAL DOORS - GRATES

Riferimenti numeri pag. 20 | Number references pag. 20

3
2 7402XZB0530
7401KZB3040 1
7400KZB3040
9
5803XZBXX08
5
7415KZB3020

4

2172XZB20XX 7410KZB3040

6
7420KZB3040
11 ESTERNO
EXTERNAL
10 INTERNO
INTERNAL
4222EBK20G2 4222IBK1003

1
7400KZB3040
2
7
7401KZB3040
7305XBK16
8
7310XBK16

ESEMPI DI UTILIZZO A MONTAGGIO D G
EXAMPLE OF USE ASSEMBLY

A Attacco innesto a gancio G Dettaglio guida asta
Plug-in hook connection Rod-guide detail
B Attacco aste M8 H Dettaglio cerniere
Coupling rods M8 Hinge detail
C Attacco innesto rapido I Dettaglio snodo B E H
Quick coupling for rods Junction detail
D Catenaccio basculante
Balancing bolt
E Catenaccio a gancio basculante
Hook balancing bolt
F Puntale antitaglio carbonitrurato
Ø 10, 12, 14, 16 mm. in acciaio C F I
temprato e zincato
Hardened cut resistant
end-bolt Ø 10, 12, 14, 16 mm
in hardened and galvanized steel

15
