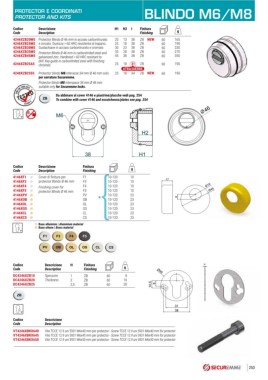

Page 255 - Catalogo Securemme

PROTECTOR E COORDINATI BLINDO M6/M8
PROTECTOR AND KITS

Codice Descrizione H1 H2 I Finitura
Code Description Finishing g
4246XZB20M5 Protector Blindo Ø 46 mm in acciaio carbonitrurato 20 13 38 ZB NEW 60 165
4246XZB25M5 e zincato. Durezza > 60 HRC resistente al trapano. 25 18 38 ZB 60 190
4246XZB30M5 Guidachiave in acciaio carbonitrurato e cromato 30 23 38 ZB 60 230
4246XZB35M5 Protector Blindo Ø 46 mm in carbonitrided steel and 35 28 38 ZB 60 270
4246XZB45M5 galvanized zinc. Hardened > 60 HRC resistant to 45 38 38 ZB 60 350
drill. Key-guide in carbonitrided steel with finishing
4246XZB25A5 chromed. 25 18 31 ZB 60 190
ATRA/DIERRE
4248XZB25S5 Protector blindo M8 interasse 34 mm Ø 46 mm solo 25 18 34 ZB NEW 60 190
per serrature Securemme.
Protector blindo M8 interspace 34 mm Ø 46 mm
suitable only for Securemme locks.

Da abbinare al cover 4146 e piastrine/placche vedi pag. 254
ZB To combine with cover 4146 and escutcheons/plates see pag. 254
46
M6
Y

H2

38 H1

Codice Descrizione Finitura
Code Description Finishing g
4146XF1 Cover di finitura per F1 10-120 10
4146XF3 protector Blindo Ø 46 mm F3 10-120 10
4146XF4 Finishing cover for F4 10-120 10
4146XF5 protector Blindo Ø 46 mm F5 10-120 10
4146XPV PV 10-120 23
4146XOB OB * 10-120 23
4146XOL OL 10-120 23
4146XOS OS 10-120 23
4146XCL CL 10-120 23
4146XCS CS 10-120 23
Base alluminio | Aluminium material
Base ottone | Brass material
Y
F1 F3 F4 F5

PV OB OL OS CL CS

Codice Descrizione H Finitura H
Code Description Finishing g
DC4246XZB10 Spessore 1 ZB 60 8
DC4246XZB20 Thickness 2 ZB 60 16
DC4246XZB25 2,5 ZB 60 20

ZB

Y
Codice Descrizione
Code Description
VT4246XBKX640 Vite TCCE 12.9 uni 5931 M6x40 mm per protector - Screw TCCE 12.9 uni 5931 M6x40 mm for protector
VT4246XBKX645 Vite TCCE 12.9 uni 5931 M6x45 mm per protector - Screw TCCE 12.9 uni 5931 M6x45 mm for protector
VT4246XBKX650 Vite TCCE 12.9 uni 5931 M6x50 mm per protector - Screw TCCE 12.9 uni 5931 M6x50 mm for protector

253
