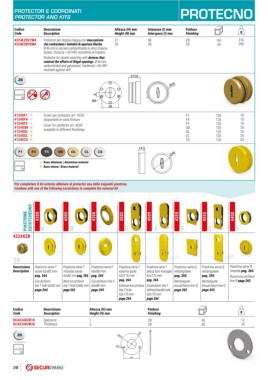

Page 250 - Catalogo Securemme

PROTECTOR E COORDINATI PROTECNO
PROTECTOR AND KITS

Codice Descrizione Altezza (H) mm Interasse (I) mm Finitura
Code Description Height (H) mm Interspace (I) mm Finishing g
4224EZB27M4 Protector per doppia mappa con meccanismi 27 38 ZB 60 316
4224EZB35M4 che contrastano i tentativi di aperture illecite, 35 38 ZB 60 396
Ø 46 mm in acciaio carbonitrurato e zinco tropica-
lizzato. Durezza > 60 HRC resistente al trapano.
Protector for double ward key with devices that
contrast the efforts of illegal openings, Ø 46 mm
carbonitrided and galvanized. Hardened > 60 HRC
resistant against drill.

ZB

D X

4124XF1 Cover per protector art. 4224 F1 120 10
4124XF4 disponibile in varie finiture F4 120 10
4124XF5 Cover for protector art. 4224 F5 120 10
4124XOB OB 120 25
4124XOL available in different finishings OL 120 25
4124XCL CL 120 25
4124XCS CS 120 25

F1 F4 F5 OB OL CL CS

Base alluminio | Aluminium material
Base ottone | Brass material
D

Per completare il kit esterno abbinare al protector una delle seguenti piastrine
Combine with one of the following escutcheon to complete the external kit

PIASTRINE ESCUTCHEONS 4300 A 4305 B 4380 C 4505 D 4509 E 4350 F 4555 G 4400 I

4224XZB

16
Descrizione Piastrina serie T Piastrina serie T Piastrina serie F Piastrina serie T Piastrina serie T Piastrina serie Q Piastrina serie Q Piastrina serie R
Description asola 62x82 mm imbutita asola 66x88 mm esterna asola senza foro maniglia rettangolare rettangolare rotonda pag. 265
pag. 264 62x82 mm pag. 265 pag. 265 62x170 mm 62x170 mm pag. 265 pag. 265 Round escutcheon
Escutcheon Bent escutcheon Escutcheon line F pag. 264 pag. 264 Rectangular Rectangular line R page 265
line T hole 62x82 mm line T hole 62x82 mm 66x88 mm External escutcheon Escutcheon line T escutcheon line Q escutcheon line Q
page 264 page 265 page 265 line T hole without handle hole page 265 page 265
62x170 mm 62x170 mm
page 264 page 264

Codice Descrizione Altezza (H) mm Finitura
Code Description Height (H) mm Finishing g
DC4224XZB10 Spessore 1 ZB 60 12
DC4224XZB20 Thickness 2 ZB 60 24
H
ZB Ø22,5 Ø51

Ø6,1
D
38
