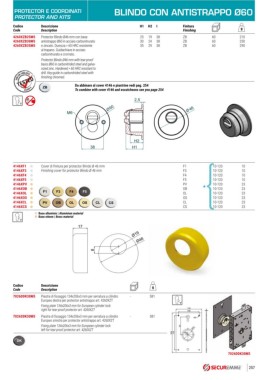

Page 259 - Catalogo Securemme

PROTECTOR E COORDINATI BLINDO CON ANTISTRAPPO Ø60
PROTECTOR AND KITS
Codice Descrizione H1 H2 I Finitura
Code Description Finishing g
4260XZB25M5 Protector Blindo Ø46 mm con base 25 19 38 ZB 60 210
4260XZB30M5 antistrappo Ø60 in acciaio carbonitrurato 30 24 38 ZB 60 250
4260XZB35M5 e zincato. Durezza > 60 HRC resistente 35 29 38 ZB 60 290
al trapano. Guidachiave in acciaio
carbonitrurato e cromato.
Protector Blindo Ø46 mm with tear-proof
basis Ø60 in carbonitrided steel and galva-
nized zinc. Hardened > 60 HRC resistant to
drill. Key-guide in carbonitrided steel with
finishing chromed.

ZB Da abbinare al cover 4146 e piastrine vedi pag. 254
To combine with cover 4146 and escutcheons see you page 254

2,5
Y
Ø 60 Ø 46
M6

H2
38 H1

4146XF1 Cover di finitura per protector Blindo Ø 46 mm F1 10-120 10
4146XF3 Finishing cover for protector Blindo Ø 46 mm F3 10-120 10
4146XF4 F4 10-120 10
4146XF5 F5 10-120 10
4146XPV PV 10-120 23
4146XOB OB * 10-120 23
4146XOL F1 F3 F4 F5 OL 10-120 23
4146XOS OS 10-120 23
4146XCL PV OB OL OS CL CS CL 10-120 23
4146XCS CS 10-120 23
Base alluminio | Aluminium material
Base ottone | Brass material
Y

Codice Descrizione g
Code Description
7026DDK30M5 Piastra di fissaggio 134x206x3 mm per serratura a cilindro - 581
Europeo destra per protector antistrappo art. 4260XZT
Fixing plate 134x206x3 mm for European cylinder lock Y
right for tear-proof protector art. 4260XZT
7026SDK30M5 Piastra di fissaggio 134x206x3 mm per serratura a cilindro - 581
Europeo sinistra per protector antistrappo art. 4260XZT
Fixing plate 134x206x3 mm for European cylinder lock
left for tear-proof protector art. 4260XZT

DK

7026DDK30M5

257
