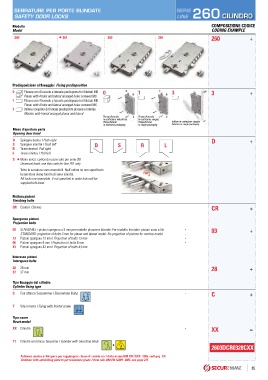

Page 87 - Catalogo MY 22 23

SERRATURE PER PORTE BLINDATE SERIE 260
SAFETY DOOR LOCKS LINE CILINDRO

Modello COMPOSIZIONE CODICE
Model CODING EXAMPLE
260 * 261 263 264 260 +

Predisposizione al fissaggio | Fixing predisposition
0 Planare con 4 bussole e laterale predisposta fori filettati M6 0 1 3 3 +
Planar with 4 hubs and lateral arranged holes screwed M6
1 Planare con 4 bussole e laterale predisposta fori filettati M6
Planar with 4 hubs and lateral arranged holes screwed M6
3 Infilare completa di frontale predisposta planare e laterale
Mortice with frontal arranged planar and lateral
Planare/laterale Planare/laterale
in confezione industriale in confezione singola
Planar/lateral Planar/lateral Infilare in confezione singola
in industrial packaging in single packaging Mortice in single packaging
Mano d’apertura porta
Opening door hand
D Spingere destra | Push right D +
S Spingere sinistra | Push left D S R L
R Tirare destra | Pull right
L Tirare sinistra | Pull left
S * Mano unica: codice da usare solo per serie 261
Universal hand: use this code for line 261 only
Tutte le serrature sono reversibili. Nell’ordine se non specificato
la serratura viene fornita di serie sinistra.
All locks are reversible. If not specified in order lock will be
supplied left-hand.

Finitura pistoni
Finishing bolts
CR Cromo | Chrome CR +

Sporgenza pistoni
Projection bolts
03 STANDARD: i pistoni sporgono a 3 mm per modello planare e laterale. Per modello frontale i pistoni sono a filo - 03 +
STANDARD: projection of bolts 3 mm for planar and lateral model. No projection of pistons for mortice model -
13 Pistoni sporgono 13 mm | Projection of bolts 13 mm -
06 Pistoni sporgono 6 mm | Projection of bolts 6 mm -
43 Pistoni sporgono 43 mm | Projection of bolts 43 mm
Interasse pistoni
Interspace bolts
28 28 mm 28 +
37 37 mm

Tipo fissaggio del cilindro
Cylinder fixing type
C Con attacco Securemme | Securemme fixing C - C +

T Vite in testa | Fixing with frontal screw
T
Tipo cuore
Heart model
XX Cilindro - XX =
Y
T1 Cilindro con blocco Securtina | Cylinder with Securtina block !
Y SECURTINA 2603DCR0328CXX
Abbinare piastra antitrapano per raggiungere classe di resistenza 7 della norma UNI EN 12209 : 2005, vedi pag. 275
Combine with antidrilling plate to get resistance grade 7 from rule UNI EN 12209 : 2005, see page 275
