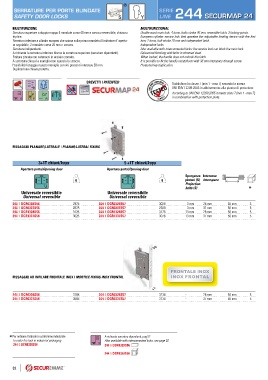

Page 84 - Catalogo MY 22 23

®
SERRATURE PER PORTE BLINDATE SERIE 244
SAFETY DOOR LOCKS S Y LINE SECURMAP 24

MULTIFUNZIONE MULTIFUNCTIONAL
Serratura superiore a doppia mappa 4 mandate corsa 40 mm e scrocco reversibile, chiusura Double ward main lock, 4 turns, bolts stroke 40 mm, reversible latch, 3 locking points.
triplice. European cylinder service lock that operates the adjustable limiting device with the first
Serratura inferiore a cilindro europeo che aziona sulla prima mandata il limitatore d’ apertu- turn; 2 turns, bolt stroke 20 mm and independent latch.
ra regolabile, 2 mandate corsa 20 mm e scrocco. Independent locks.
Serrature indipendenti. Also available with interconnected locks: the service lock can block the main lock.
A richiesta la serratura inferiore blocca la serratura superiore (serrature dipendenti). Galvanized finishing with bolts in chromed steel.
Finitura zincata con catenacci in acciaio cromato. When locked, the handle does not unhook the latch.
A serratura chiusa la maniglia non sgancia lo scrocco. It is possible to fix the handle escutcheon with 38 mm interspace through screw.
Possibilità fissaggio rosetta maniglia con viti passanti interasse 38 mm. Protected key duplication.
Duplicazione chiave protetta.

C BREVETTI | PATENTED Soddisfano la classe 7 (min 1 - max 7) secondo la norma
B UNI ENV 12209:2005 in abbinamento alla piastra di protezione.
X According to UNI ENV 12209:2005 it meets class 7 (min 1 - max 7);
5 P R U in combination with protection plate.

FISSAGGIO PLANARE/LATERALE | PLANAR/LATERAL FIXING

3+1T chiavi/keys 5 +1T chiavi/keys
Apertura porta/Opening door Apertura porta/Opening door
Sporgenza Interasse
g g pistoni (S) Interspace
U U Projection *
bolts (S)
Universale reversibile Universale reversibile
Universal reversible Universal reversible
244 1 DCR0328S56 2978 244 1 DCR0328S57 3028 3 mm 28 mm 50 mm 5
244 1 DCR0337S56 2878 244 1 DCR0337S57 2928 3 mm 37 mm 50 mm 5
244 1 DCR1328S56 3126 244 1 DCR1328S57 3176 13 mm 28 mm 50 mm 5
244 1 DCR1337S56 3026 244 1 DCR1337S57 3076 13 mm 37 mm 50 mm 5

FRONTALE INOX
FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL INOX FRONTAL

244 3 DCR0328S56 3188 244 3 DCR0328S57 3238 - 28 mm 50 mm 5
244 3 DCR0337S56 3088 244 3 DCR0337S57 3138 - 37 mm 50 mm 5

* Per ordinare l’articolo in confezione industriale A richiesta serrature dipendenti, pag 52
To order the lock in industrial packaging Also available with interconnected locks, see page 52
244 0 DCR0328S56 5 244 6 DCR0328S56
244 5 DCR0328S56
