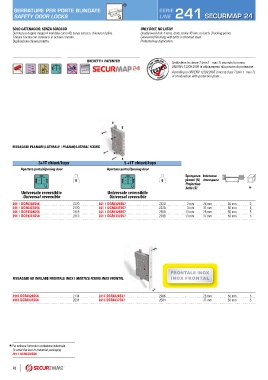

Page 80 - Catalogo MY 22 23

®
SERRATURE PER PORTE BLINDATE SERIE 241
SAFETY DOOR LOCKS S LINE SECURMAP 24

SOLO CATENACCIO, SENZA SCROCCO ONLY BOLT, NO LATCH
Serratura a doppia mappa 4 mandate corsa 40, senza scrocco, chiusura triplice. Double ward lock 4 turns, bolts stroke 40 mm, no latch, 3 locking points.
Finitura zincata con catenacci in acciaio cromato. Galvanized finishing with bolts in chromed steel.
Duplicazione chiave protetta. Protected key duplication.

BREVETTI | PATENTED Soddisfano la classe 7 (min 1 - max 7) secondo la norma
UNI ENV 12209:2005 in abbinamento alla piastra di protezione.
B P U X According to UNI ENV 12209:2005 it meets class 7 (min 1 - max 7);
in combination with protection plate.

FISSAGGIO PLANARE/LATERALE | PLANAR/LATERAL FIXING

3+1T chiavi/keys 5 +1T chiavi/keys
Apertura porta/Opening door Apertura porta/Opening door
Sporgenza Interasse
g g pistoni (S) Interspace
U U Projection *
bolts (S)
Universale reversibile Universale reversibile
Universal reversible Universal reversible
241 1 DCR0328S56 2270 241 1 DCR0328S57 2320 3 mm 28 mm 50 mm 5
241 1 DCR0337S56 2170 241 1 DCR0337S57 2220 3 mm 37 mm 50 mm 5
241 1 DCR1328S56 2318 241 1 DCR1328S57 2368 13 mm 28 mm 50 mm 5
241 1 DCR1337S56 2318 241 1 DCR1337S57 2368 13 mm 37 mm 50 mm 5

FRONTALE INOX
FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL INOX FRONTAL

2413 DCR0328S56 2734 2413 DCR0328S57 2966 - 28 mm 50 mm 5
2413 DCR0337S56 2634 2413 DCR0337S57 2684 - 37 mm 50 mm 5

* Per ordinare l’articolo in confezione industriale
To order the lock in industrial packaging
241 0 DCR0328S56

78
