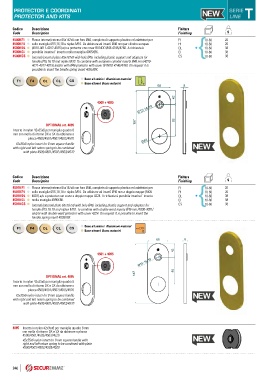

Page 248 - Catalogo MY 22 23

PROTECTOR E COORDINATI NEW SERIE T
PROTECTOR AND KITS LINE

Codice Descrizione Finitura
Code Description Finishing g
4500KF1 Placca interna/esterna 65x187x8 con foro Ø46, completa di supporto plastico ed adattatori per F1 10-60 20
4500KF4 collo maniglia Ø15,16,18 e niplex M10. Da abbinare ad inserti Ø46 mm per cilindro europeo F4 10-60 20
4500KOL (4010-4011-4012-4015) e/o a protector con cover BLINDO Ø46 4246/4260. A richiesta è OL * 10-60 38
4500KCL possibile inserire l’ inserto molla maniglia 4095XBK. CL 10-60 38
4500KCS Internal/external plate 65x187x8 with hole Ø46, including plastic support and adapters for CS 10-60 38
handle Ø15,16,18 and niplex M10. To combine with european cylinder inserts Ø46 mm (4010-
4011-4012-4015) and/or with Ø46 protector with cover BLINDO 4246/4260. On request it is
possible to insert the handle spring insert 4095XBK.
Base alluminio | Aluminium material
F1 F4 OL CL CS
Base ottone | Brass material Y
65 8
42
4500 + 4095
Ø15-16-18

187 93
OPTIONAL art. 4095
Inserto in nylon 42x35x6 per maniglia quadro 8
mm con molla di ritorno DX e SX da abbinare a
placca 4500/4501/4502/4503/4520 Ø46
42x35x6 nylon insert for 8 mm square handle NEW
with right and left return spring to be combined
with plate 4500/4501/4502/4503/4520

Codice Descrizione Finitura
Code Description Finishing g
4501KF1 Placca interna/esterna 65x187x8 con foro Ø46, completa di supporto plastico ed adattatori per F1 10-60 20
4501KF4 collo maniglia Ø15,16,18 e niplex M10. Da abbinare ad inserti Ø46 mm a doppia mappa (4000- F4 10-60 20
4501KOL 4001) e/o a protector con cover a doppia mappa 4224. A richiesta è possibile inserire l’ inserto OL * 10-60 38
4501KCL molla maniglia 4095XBK. CL 10-60 38
4501KCS Internal/external plate 65x187x8 with hole Ø46, including plastic support and adapters for CS 10-60 38
handle Ø15,16,18 and niplex M10. To combine with double ward inserts Ø46 mm (4000-4001)
and/or with double ward protector with cover 4224. On request it is possible to insert the
handle spring insert 4095XBK.

F1 F4 OL CL CS Base alluminio | Aluminium material
Base ottone | Brass material D
65 8

42
4501 + 4095
Ø15-16-18

85
187
OPTIONAL art. 4095
Inserto in nylon 42x35x6 per maniglia quadro 8
mm con molla di ritorno DX e SX da abbinare a
placca 4500/4501/4502/4503/4520
42x35x6 nylon insert for 8 mm square handle NEW
with right and left return spring to be combined
with plate 4500/4501/4502/4503/4520

4095 Inserto in nylon 42x35x6 per maniglia quadro 8 mm
con molla di ritorno DX e SX da abbinare a placca
4500/4501/4502/4503/4520
42x35x6 nylon insert for 8 mm square handle with NEW
right and left return spring to be combined with plate
4500/4501/4502/4503/4520

246
