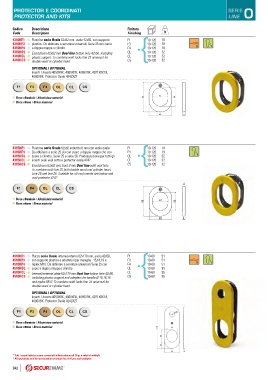

Page 244 - Catalogo MY 22 23

PROTECTOR E COORDINATI SERIE O
PROTECTOR AND KITS LINE

Codice Descrizione Finitura
Code Description Finishing g
4310KF1 Piastrina serie Ovale 62x82 mm, asola 42x50, con supporto F1 10-120 18
4310KF3 plastico. Da abbinare a serrature universali Serie 25 con cuore F3 10-120 18
4310KF4 a doppia mappa o cilindro. F4 10-120 18 D Y
4310KOL Escutcheon 62x82 mm Oval line button hole 42x50, including OL * 10-120 32
4310KCL plastic support. To combine with locks line 25 universal for CL 10-120 32
4310KCS double ward or cylinder heart. CS 10-120 32
OPTIONAL | OPTIONAL
Inserti | Inserts 4050XBK, 4060XBK, 4065XBK, 4071XBK18,
4080XBK. Protector Ovale 4242XZT

F1 F3 F4 OL CL CS

Base alluminio | Aluminium material
Base ottone | Brass material

4315KF1 Piastrina serie Ovale 62x82 imbutita 8 mm con asola ovale. F1 10-120 19
4315KF4 Da abbinare a serie 25 sia con cuore a doppia mappa che con F4 10-120 19
4315KOL cuore a cilindro. Serie 25 e serie 26. Predisposizione per tutti gli OL * 10-120 32 Y
4315KCL inserti ovali vedi sotto e protector ovale 4242. CL 10-120 32
4315KCS Escutcheon 62x82 mm, bent 8 mm Oval line with oval hole. CS 10-120 32
To combine with line 25 both double ward and cylinder heart.
Line 25 and line 26. Suitable for all oval inserts see below and
oval protector 4242.

F1 F4 OL CL CS

Base alluminio | Aluminium material
Base ottone | Brass material

4510KF1 Placca serie Ovale interna/esterna 62x170 mm, asola 42x50, F1 10-60 51
4510KF3 con supporto plastico e adattatori per maniglia 15,16,18 e F3 10-60 51
4510KF4 niplex M10. Da abbinare a serrature universali Serie 25 con F4 10-60 51 D Y
4510KOL cuore a doppia mappa o cilindro. OL * 10-60 95
4510KCL Internal/external plate 62x170 mm Oval line button hole 42x50, CL 10-60 95
4510KCS including plastic support and adapters for handle Ø 15,16,18 CS 10-60 95
and niplex M10. To combine with locks line 25 universal for
double ward or cylinder heart.
OPTIONAL | OPTIONAL
Inserti | Inserts 4050XBK, 4060XBK, 4065XBK, 4071XBK18,
4080XBK. Protector Ovale 4242XZT

F1 F3 F4 OL CL CS

Base alluminio | Aluminium material
Base ottone | Brass material

* Tutti i quantitativi saranno aumentati al lotto minimo di 10 pz e relativi multipli
* All quantities will be increased to minimum lot of 10 pcs and multiples
242
