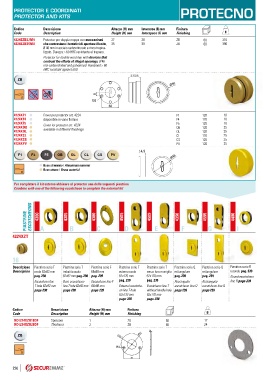

Page 228 - Catalogo MY 22 23

PROTECTOR E COORDINATI PROTECNO
PROTECTOR AND KITS

Codice Descrizione Altezza (H) mm Interasse (I) mm Finitura
Code Description Height (H) mm Interspace (I) mm Finishing g
4224EZB27M4 Protector per doppia mappa con meccanismi 27 38 ZB 60 316
4224EZB35M4 che contrastano i tentativi di aperture illecite, 35 38 ZB 60 396
Ø 46 mm in acciaio carbonitrurato e zinco tropica-
lizzato. Durezza > 60 HRC resistente al trapano.
Protector for double ward key with devices that
contrast the efforts of illegal openings, Ø 46
mm carbonitrided and galvanized. Hardened > 60
HRC resistant against drill.
ZB

A
D X

4124XF1 Cover per protector art. 4224 F1 120 10
4124XF4 disponibile in varie finiture F4 120 10
4124XF5 Cover for protector art. 4224 F5 120 10
4124XOB OB 120 25
4124XOL available in different finishings OL 120 25
4124XCL CL 120 25
4124XCS CS 120 25
4124XPV PV 120 25

F1 F4 F5 OB OL CL CS PV

Base alluminio | Aluminium material
Base ottone | Brass material
D

Per completare il kit esterno abbinare al protector una delle seguenti piastrine
Combine with one of the following escutcheon to complete the external kit

PIASTRINE ESCUTCHEONS 4300 A 4305 B 4380 C 4505 D 4509 E 4350 F 4555 G 4400 I

4224XZT

16
Descrizione Piastrina serie T Piastrina serie T Piastrina serie F Piastrina serie T Piastrina serie T Piastrina serie Q Piastrina serie Q Piastrina serie R
Description asola 62x82 mm imbutita asola 66x88 mm esterna asola senza foro maniglia rettangolare rettangolare rotonda pag. 239
pag. 238 62x82 mm pag. 238 pag. 239 62x170 mm 62x170 mm pag. 239 pag. 239 Round escutcheon
Escutcheon line Bent escutcheon Escutcheon line F pag. 238 pag. 238 Rectangular Rectangular line R page 239
T hole 62x82 mm line T hole 62x82 mm 66x88 mm External escutche- Escutcheon line T escutcheon line Q escutcheon line Q
page 238 page 238 page 239 on line T hole without handle hole page 239 page 239
62x170 mm 62x170 mm
page 238 page 238

Codice Descrizione Altezza (H) mm Finitura
Code Description Height (H) mm Finishing g
DC4224XZB10DF Spessore 1 ZB 60 12
DC4224XZB20DF Thickness 2 ZB 60 24
H
ZB Ø22,5 Ø51

Ø6,1
D
38
226
