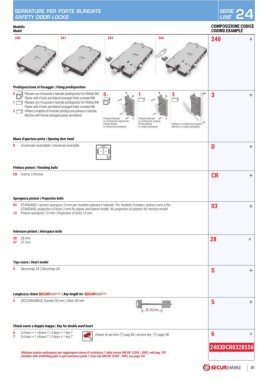

Page 83 - Catalogo Securemme

SERRATURE PER PORTE BLINDATE SERIE 24
SAFETY DOOR LOCKS LINE

Modello COMPOSIZIONE CODICE
Model CODING EXAMPLE
240 241 243 244 240 +

Predisposizione al fissaggio | Fixing predisposition
0 Planare con 4 bussole e laterale predisposta fori filettati M6 - 0 1 3 3 +
Planar with 4 hubs and lateral arranged holes screwed M6
1 Planare con 4 bussole e laterale predisposta fori filettati M6
Planar with 4 hubs and lateral arranged holes screwed M6
3 Infilare completa di frontale predisposta planare e laterale
Mortice with frontal arranged planar and lateral
Planare/laterale Planare/laterale
in confezione industriale in confezione singola
Planar/lateral Planar/lateral Infilare in confezione singola
in industrial packaging in single packaging Mortice in single packaging

Mano d’apertura porta | Opening door hand
D Universale reversibile | Universal reversible D +

U

Finitura pistoni | Finishing bolts
CR Cromo | Chrome CR +

Sporgenza pistoni | Projection bolts
03 STANDARD: i pistoni sporgono 3 mm per modello planare e laterale. Per modello frontale i pistoni sono a filo 03 +
STANDARD: projection of bolts 3 mm for planar and lateral model. No projection of pistons for mortice model
13 Pistoni sporgono 13 mm | Projection of bolts 13 mm

Interasse pistoni | Interspace bolts
28 28 mm 28 =
37 37 mm

Tipo cuore | Heart model
S Securmap 24 | Securmap 24 S +

Lunghezza chiavi | Key length for
5 (0CC5XNISBOZ) Gambo 50 mm | Stem 50 mm 5 +
5= 50 mm

Chiavi cuore a doppia mappa | Key for double ward heart
6 3 chiavi + 1 chiave T | 3 keys + 1 key T chiave di servizio (T) pag.58 | service key (T) page 58 6 =
7 5 chiavi + 1 chiave T | 5 keys + 1 key T
2403DCR0328S56
Abbinare piastra antitrapano per raggiungere classe di resistenza 7 della norma UNI EN 12209 : 2005, vedi pag. 301
Combine with antidrilling plate to get resistance grade 7 from rule UNI EN 12209 : 2005, see page 301
