Page 123 - Catalogo Securemme
P. 123
®

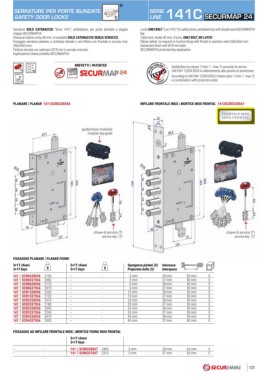

SERRATURE PER PORTE BLINDATE SERIE 141C
SAFETY DOOR LOCKS S LINE SECURMAP 24
Serrature SOLO CATENACCIO “Serie 141C”, ambidestre, per porte blindate a doppia Locks ONLY BOLT “Line 141C” for safety doors, ambidextrous with double ward SECURMAP24
mappa SECURMAP24. key
Chiusura triplice corsa 40 mm, 4 mandate SOLO CATENACCIO SENZA SCROCCO. Triple lock, stroke 40 mm, 4 turns, ONLY BOLT, NO LATCH.
Fissaggio serratura planare, a richiesta laterale o ad infilare con frontale in acciaio inox Planar, lateral on request or mortice fixing with frontal in stainless steel 350x35x3 mm.
350x35x3 mm. Galvanized finish with Ø18 mm bolts
Finitura zincata con catenacci Ø18 mm in acciaio cromato. SECURMAP24 protected key duplication.
Duplicazione chiave protetta SECURMAP24.
BREVETTI | PATENTED Soddisfano la classe 7 (min 1 - max 7) secondo la norma
B UNI ENV 12209:2005 in abbinamento alla piastra di protezione.
X According to UNI ENV 12209:2005 it meets class 7 (min 1 - max 7);
in combination with protection plate.
P
PLANARE | PLANAR 1411SCR0328S56 INFILARE FRONTALE INOX | MORTICE INOX FRONTAL 1413SCR0328S67
FRONTALE INOX
INOX FRONTAL
guidachiave modulare
modular key-guide
chiave di servizio (T) chiave di servizio (T)
service key (T) service key (T)
FISSAGGIO PLANARE | PLANAR FIXING
3+1T chiavi 5+1T chiavi Sporgenza pistoni (S) Interasse
3+1T keys g 5+1T keys g Projection bolts (S) Interspace
141 1 SCR0328S56 2150 - - 3 mm 28 mm 50 mm 5
141 1 SCR0337S56 2060 - - 3 mm 37 mm 50 mm 5
141 1 SCR0628S56 2170 - - 6 mm 28 mm 50 mm 5
141 1 SCR0637S56 2075 - - 6 mm 37 mm 50 mm 5
141 1 SCR1328S56 2230 - - 13 mm 28 mm 50 mm 5
141 1 SCR1337S56 2120 - - 13 mm 37 mm 50 mm 5
141 1 SCR2328S56 2310 - - 23 mm 28 mm 50 mm 5
141 1 SCR2337S56 2180 - - 23 mm 37 mm 50 mm 5
141 1 SCR3328S56 2390 - - 33 mm 28 mm 50 mm 5
141 1 SCR3337S56 2240 - - 33 mm 37 mm 50 mm 5
141 1 SCR4328S56 2470 - - 43 mm 28 mm 50 mm 5
141 1 SCR4337S56 2300 - - 43 mm 37 mm 50 mm 5
FISSAGGIO AD INFILARE FRONTALE INOX | MORTICE FIXING INOX FRONTAL
5+1T chiavi
5+1T keys
- - 141 3 SCR0328S67 2400 3 mm 28 mm 65 mm 5
- - 141 3 SCR0337S67 2310 3 mm 37 mm 65 mm 5
121
