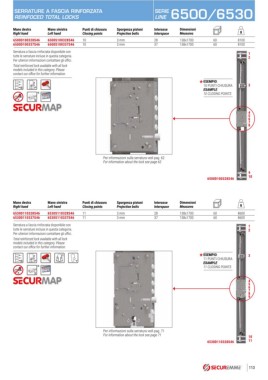

Page 115 - Catalogo Securemme

SERRATURE A FASCIA RINFORZATA SERIE 6500/6530
REINFOCED TOTAL LOCKS LINE

Mano destra Mano sinistra Punti di chiusura Sporgenza pistoni Interasse Dimensioni
Right hand Left hand Closing points Projection bolts Interspace Measures g
6500D100328S46 6500S100328S46 10 3 mm 28 138x1700 60 8100
6500D100337S46 6500S100337S46 10 3 mm 37 138x1700 60 8100
Serratura a fascia rinforzata disponibile con 1
tutte le serrature incluse in questa categoria. 2
Per ulteriori informazioni contattare gli uffici.
Total reinforced lock available with all lock
models included in this category. Please
contact our office for further information.
ESEMPIO:
* 3
10 PUNTI CHIUSURA
B P EXAMPLE:
® 10 CLOSING POINTS
X S

4
5
6
7
8

Per informazioni sulla serratura vedi pag. 62
For information about the lock see page 62

9
6500D100328S46 10

Mano destra Mano sinistra Punti di chiusura Sporgenza pistoni Interasse Dimensioni
Right hand Left hand Closing points Projection bolts Interspace Measures g
6530D110328S46 6530S110328S46 11 3 mm 28 138x1700 60 8600
6530D110337S46 6530S110337S46 11 3 mm 37 138x1700 60 8600
Serratura a fascia rinforzata disponibile con 1
tutte le serrature incluse in questa categoria. 2
Per ulteriori informazioni contattare gli uffici.
Total reinforced lock available with all lock
models included in this category. Please
contact our office for further information.
C ESEMPIO: 3
*
11 PUNTI CHIUSURA
B P Y EXAMPLE:
® 11 CLOSING POINTS
X S
4
5
6
7
8
9

Per informazioni sulla serratura vedi pag. 71
For information about the lock see page 71 10
6530D110328S46 11

113
