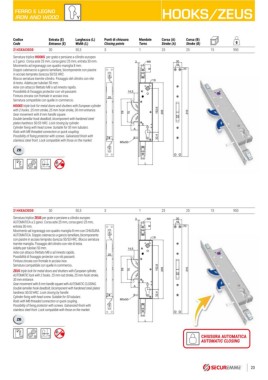

Page 25 - Catalogo Securemme

FERRO E LEGNO HOOKS/ZEUS
IRON AND WOOD Y

Codice Entrata (E) Larghezza (L) Punti di chiusura Mandate Corsa (A) Corsa (B)
Code Entrance (E) Width (L) Closing points Turns Stroke (A) Stroke (B) g
2143XAI3030 30 50,5 3 1 25 25 15 950
Serratura triplice HOOKS per grate e persiane a cilindro europeo
a 2 ganci. Corsa aste 25 mm, corsa ganci 25 mm, entrata 30 mm. 3 M8 30
Movimento ad ingranaggi con quadro maniglia 8 mm. 16
Doppio catenaccio a gancio lamellare, bicomponente con piastre B 7
in acciaio temprato durezza 50/53 HRC.
Blocco serratura tramite cilindro. Fissaggio del cilindro con vite 8
di testa. Adatta per tubolari 50 mm.
Aste con attacco filettato M8 o ad innesto rapido.
Possibilità di fissaggio protector con viti passanti. 14,5
Finitura zincata con frontale in acciaio inox. 20
Serratura compatibile con quelle in commercio.
HOOKS triple lock for metal doors and shutters with European cylinder
with 2 hooks. 25 mm stroke, 25 mm hook stroke, 30 mm entrance. 152,6
Gear movement with 8 mm handle square. 93 70 205 10 310
Double lamellar hook deadbolt, bicomponent with hardened steel
plates hardness 50/53 HRC. Lock closing by cylinder. E
Cylinder fixing with head screw. Suitable for 50 mm tubulars. A
Rods with M8 threaded connection or quick coupling.
Possibility of fixing protector with screws. Galvanized finish with 32,4
stainless steel front. Lock compatible with those on the market.
M5x50
ZB

L
H G T

2144XAI3030 30 50,5 3 1 25 25 15 950
Serratura triplice ZEUS per grate e persiane a cilindro europeo 3 M8 30
AUTOMATICA a 2 ganci. Corsa aste 25 mm, corsa ganci 25 mm, 16
entrata 30 mm. B 7
Movimento ad ingranaggi con quadro maniglia 8 mm con CHIUSURA
AUTOMATICA. Doppio catenaccio a gancio lamellare, bicomponente
con piastre in acciaio temprato durezza 50/53 HRC. Blocco serratura 8
tramite maniglia. Fissaggio del cilindro con vite di testa.
Adatta per tubolari 50 mm. 14,5
Aste con attacco filettato M8 o ad innesto rapido.
Possibilità di fissaggio protector con viti passanti. 20
Finitura zincata con frontale in acciaio inox.
Serratura compatibile con quelle in commercio..
ZEUS triple lock for metal doors and shutters with European cylinder, 93 70 152,6 205 310
AUTOMATIC lock with 2 hooks. 25 mm rod stroke, 25 mm hook stroke, 10
30 mm entrance.
Gear movement with 8 mm handle square with AUTOMATIC CLOSING. E
Double lamellar hook deadbolt, bicomponent with hardened steel plates A
hardness 50/53 HRC. Lock closing by handle.
Cylinder fixing with head screw. Suitable for 50 tubulars. 32,4
Rods with M8 threaded connection or quick coupling. M5x50
Possibility of fixing protector with screws. Galvanized finish with
stainless steel front. Lock compatible with those on the market.

ZB L

H G T CHIUSURA AUTOMATICA
AUTOMATIC CLOSING

23
