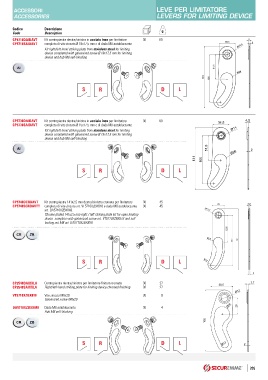

Page 271 - Catalogo MY 22 23

ACCESSORI LEVE PER LIMITATORE
SERRATURE AD INFILARE A DOPPIA MAPPA
ACCESSORIES LEVERS FOR LIMITING DEVICE
DOUBLE WARD MORTICE LOCKS
Codice Descrizione
Code Description g
CP5710DAIDAVT Kit contropiastra destra/sinistra in acciaio inox per limitatore 30 60
CP5710SAIDAVT completa di vite zincata Ø 18x17,5 mm e di dado M8 autobloccante
Kit right/left-hand striking plate from stainless steel for limiting
device completed with galvanized screw Ø 18x17,5 mm for limiting
device and hub M8 self-blocking

AI

S R D L

CP5730DAIDAVT Kit contropiastra destra/sinistra in acciaio inox per limitatore 30 60
CP5730SAIDAVT completa di vite zincata Ø 15x17,5 mm e di dado M8 autobloccante
Kit right/left-hand striking plate from stainless steel for limiting
device completed with galvanized screw Ø 15x17,5 mm for limiting
device and hub M8 self-blocking
AI

S R D L

CP5740DCRDAVT Kit contropiastra 141x2,5 mm destra/sinistra cromata per limitatore 30 45
CP5740SCRDAVTT completa di vite zincata art. VT5710XZBX818 e dado M8 autobloccante 30 45
art. DA5710XZBX8X8.
Chrome plated 141x2.5 mm right / left striking plate kit for open limiting
device complete with galvanized screw art. VT5710XZBX818 and self-
locking nut M8 art. DA5710XZBX8X8.

CR ZB

S R D L

CP2540DAIXXLA Contropiastra destra/sinistra per limitatore finitura cromata 30 27 38,5 3,7
CP2540SAIXXLA Right/left-hand striking plate for limiting device chromed finishing 30 27
Ø12
VT5710XZBX818 Vite zincata M8x20 30 8
Galvanized screw M8x20
DA5710XZBXXM8 Dado M8 autobloccante 30 4 Ø26 28
Hub M8 self-blocking

CR ZB 106

S R D L Ø13 2

269
