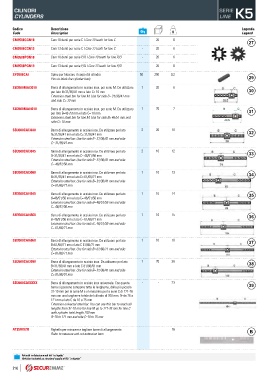

Page 218 - Catalogo MY 22 23

CILINDRI SERIE K5
CYLINDERS LINE

Codice Descrizione Legenda
Code Description Qty g Legend
CM3500CCN10 Cam 10 denti per serie C | Cam 10 teeth for line C - 20 6
27
CM3500CCN13 Cam 13 denti per serie C | Cam 13 teeth for line C - 20 6
CM3500PCN10 Cam 10 denti per serie P/Q | Cam 10 teeth for line P/Q - 20 6

CM3500PCN13 Cam 13 denti per serie P/Q | Cam 13 teeth for line P/Q - 20 6
SP3500CAI Spine per bloccare il corpo del cilindro 50 250 0,2
Pins to block the cylinder body 29

SB3500MAI3010 Barra di allungamento in acciaio inox, per serie M. Da utilizzare 1 20 6
per lato B=31/36/41 mm e lato C= 10 mm 30
Extension steel bar for line M. Use for side B= 31/36/41 mm
and side C= 10 mm

SB3500MAI4010 Barra di allungamento in acciaio inox, per serie M. Da utilizzare 1 20 7
per lato B=46 /51mm e lato C= 10 mm 31
Extension steel bar for line M. Use for side B= 46/51 mm and
side C= 10 mm
SB3500CAI3030 Barra di allungamento in acciaio inox. Da utilizzare per lato 2 20 10 32
B=31/36/41 mm e lato C= 31/36/41 mm
Extension steel bar. Use for side B= 31/36/41 mm and side
C= 31/36/41 mm
SB3500CAI3045 Barra di allungamento in acciaio inox. Da utilizzare per lato 2 10 12 33
B=31/36/41 mm e lato C= 46/51/56 mm
Extension steel bar. Use for side B= 31/36/41 mm and side
C= 46/51/56 mm
SB3500CAI3060 Barra di allungamento in acciaio inox. Da utilizzare per lato 1 10 13 34
B=31/36/41 mm e lato C= 61/66/71 mm
Extension steel bar. Use for side B= 31/36/41 mm and side
C= 61/66/71 mm
SB3500CAI4545 Barra di allungamento in acciaio inox. Da utilizzare per lato 1 10 14 35
B=46/51/56 mm e lato C= 46/51/56 mm
Extension steel bar. Use for side B= 46/51/56 mm and side
C= 46/51/56 mm
SB3500CAI4560 Barra di allungamento in acciaio inox. Da utilizzare per lato 1 10 15 36
B=46/51/56 mm e lato C= 61/66/71 mm
Extension steel bar. Use for side B= 46/51/56 mm and side
C= 61/66/71 mm

SB3500CAI6060 Barra di allungamento in acciaio inox. Da utilizzare per lato 1 10 18 37
B=61/66/71 mm e lato C 61/66/71 mm
Extension steel bar. Use for side B= 61/66/71 mm and side
C= 61/66/71 mm
SB3500CAI3090 Barra di allungamento in acciaio inox. Da utilizzare per lato 1 20 36 38
B=31/36/41 mm e lato C 81/86/91 mm
Extension steel bar. Use for side B= 31/36/41 mm and side
C= 81/86/91 mm

SB3500CAIXXXX Barra di allungamento in acciaio inox universale. Con questa - - 23
barra si possono comporre tutte le lunghezze, dalla più piccola 39
31-10 mm per la serie M a un massimo per la serie C di 121-76
mm con una lunghezza totale del cilindro di 200 mm. B=da 76 a
121 mm e lato C da 10 a 75 mm
Extension universal steel bar. You can use this bar to reach all
lengths from 31-10 mm for line M up to 121-76 mm for line C
with cylinder total length 200 mm
B=76 to 121 mm and side C=10 to 75 mm

AT35RIXZB Righello per misurare e tagliare barre di allungamento - - 16 B
Ruler to measure and cut extension bars

Articoli in dotazione nel kit “valigetta”
Articles included as standard supply of Kit “valigetta”
